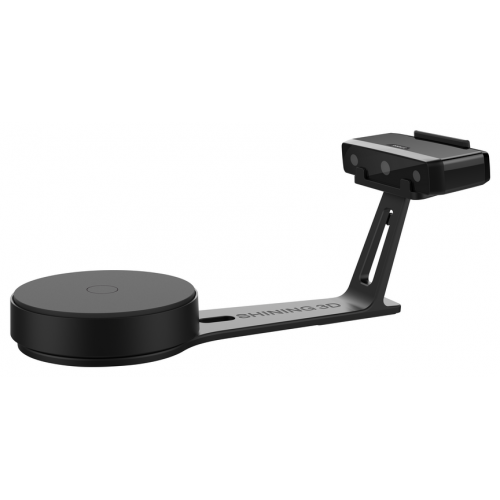

3D сканер Shining 3D EinScan-SE

Shining 3D EinScan-SE (Elite) - сканер нового поколения для настольных ПК. Универсальный, легкий и быстрый, с высокой детализацией. EinScan-SE - следующее поколение EinScan-S с новым дизайном и повышенной производительностью. Это самое простое в освоении 3D оборудование для нетехнических пользователей, домашнего использования, идеальный для обучения, 3D печати на рабочем столе и так далее.

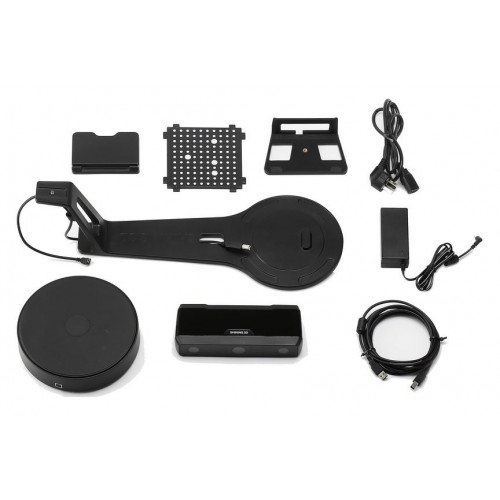

Einscan SE имеет два режима работы: основной автоматический (Auto Scan) и ручной (Fixed Scan). В режиме авто сканирования используется автоматически вращающийся поворотный стол (в комплекте), на котором могут быть отсканированы предметы размером от 3 до 20 см. Для ручного сканирования можно использовать штатив (приобретается отдельно).

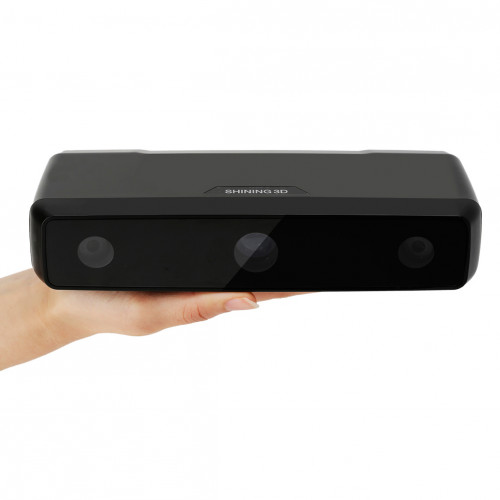

Простота эксплуатации, быстрое сканирование, удобство использования и повышенная эффективность. Высокая скорость работы - время одиночного сканирования не более 8 секунд. Время сканирования в 360 градусов в режиме автосканирования - 2 мин. На сканирующей головке расположены две камеры с разрешением 1,3 МПикс с поддержкой текстур, а проектор, подсвечивающий сканируемый объект, находится между ними. Область сканирования: без поворотного стола -700×700×700 мм, а с автоматическим поворотным столом - 200×200×200 мм. Интерфейс подключения - USB 3.0. Габариты: 570х210х210 мм. Вес (без упаковки): 2,5 кг.

Применение

Настольный 3D-сканер имеет компактный размер, понятный интерфейс, достаточно высокое качество для решения заявленных задач. Поэтому устройство широко используют в следующих сферах:

• Образование и обучение.
• Оцифровка реальных объектов.
• Сохранение культурного наследия.
• Создание объектов виртуальной и дополненной реальности.
• Реверс-инжиниринг и производство небольших деталей (особенно актуально, если детали не производятся или не продаются отдельно).
• Кастомизация и улучшение изделий.
• Другие области.

Особенности 3D сканера Shining 3D EinScan SE

Высокая детализация. В основе сканера технология сканирования белым светом, которая обеспечивает точность при воссоздании цифровой модели даже со сложной геометрией и высокой детализацией. При каждом сканировании создается файл с 3D-данными высочайшего качества.

Многофункциональность. Имеется два режима сканирования: фиксированное и автосканирование. Собирать данные стало проще и быстрее - широкий диапазон размеров сканируемых объектов, сканирование в цвете и элементарное восстановление в модели физических характеристик объекта.

Полная совместимость с 3D-принтером, может использоваться как дома, так и в офисе. Данные сканера автоматически формируются так, чтобы быть понятными для 3D-принтера без дополнительной обработки, поэтому отсканированную модель можно тут же распечатать на принтере. Поддерживается доступ к API практически всех брендовых 3Д принтеров.

Загрузка в облако в один клик. Есть возможность загрузить данные со сканера в онлайн-хранилище для совместного доступа и использования. 3D-сканер поддерживает доступ к сторонним платформам обмена данными. Чтобы загрузить данные в сеть, достаточно одного клика.

Автоматизация всего и вся. Автоматическая калибровка и выравнивание сетки сканирования. Сканирование в один клик.

Безопасно при использовании. В конструкции устройства используется не лазерный луч, а видимый белый свет. Имеется защита глаз. Безопасно для детей.

Высокая детализация: благодаря двум камерам 1.3 МП вы сможете воссоздать реальную геометрию объекта с высоким уровнем детализации. Точность 0,1 мм достаточна для большого круга задач.

Стильный дизайн. Качественно новый интегрированный и интеллектуальный дизайн, меньший размер, по сравнению с предыдущим поколением и изысканный цвет «Черная жемчужина». Корпус сканера, подставка и поворотный стол изготовлены из матового черного пластика.

Программное обеспечение

Программное обеспечение для сшивания сканов и редактирования модели поставляется вместе с 3D-сканером. Свежие обновления и инструкции можно бесплатно скачивать с сайта производителя. ПО позволяет выбрать перед сканированием режим сканирования и направляет пользователя по всему процессу оцифровки модели подсказками, также можно в любой момент работы вызвать руководство пользователя.

В процессе сканирования захваченные данные передаются сразу в программное обеспечение, поэтому корректировать процесс сканирования можно в реальном времени. Модель после окончания сканирования сшивается автоматически. Все лишние данные легко удалить инструментами редактирования как на любом шаге сканирования, так и после сшивки модели.

ПО Einscan поддерживает самые популярные форматы 3D-моделей для CAD и 3D-принтеров. Полноценно отсканированная модель на выходе не имеет прорех, ее поверхность цельная и сплошная, поэтому можно сразу отправлять ее на печать.

Программное обеспечение поддерживает редактирование готовой модели: очистка, заполнение отверстий, сглаживание, закрашивание цвета и бликов и так далее. Процесс можно приостановить или прервать в любой момент, сохранив на любом шагу. Также можно открыть сохраненный проект и продолжить сканирование.

ПО Einscan поддерживает несколько языков, в том числе русский. Созданную модель можно без особых усилий загрузить на Sketchfab. Полностью поддерживается ОС Windows, в основном поддерживается MAC OS.

Примеры сканов

В Трирском университете прикладных наук, в Рейнланд-Пфальце, Германия преподаватели и студенты организовали интересный проект по 3D оцифровке и дополненной реальности, связанный со статуей К. Маркса, стоящей в этом городе. Все участники создали маленькие макеты обновленной статуи, используя воображение и разнообразные материалы. Затем все макеты были отсканированы Einscan-SE, а 3D-модели из сканов использованы в AR-приложении, которое в реальном времени заменяла на экране смартфона реальную статую Маркса на выбранную модель. Подробнее об этом примере применения сканера Einscan SE вы можете прочесть на сайте производителя.

Процесс сканирования

Видео 3D сканера Shining 3D EinScan SE

Компактный 3D-сканер Shining 3D Einscan SE может быть использован людьми без практического опыта и навыков. Разработчики учли все этапы взаимодействия пользователя с оборудованием и сделали их максимально легкими. Подготовка к работе, сканирование, обработка данных при помощи простого программного обеспечения - ни один процесс не требует специальных знаний.

Shining 3D EinScan-SE (Elite) - сканер нового поколения для настольных ПК. Универсальный, легкий и быстрый, с высокой детализацией. EinScan-SE - следующее поколение EinScan-S с новым дизайном и повышенной производительностью. Это самый простой в освоении 3D-сканер для нетехнических пользователей, идеальный для обучения, 3D-печати на рабочем столе и т. д.

Простота эксплуатации, быстрое сканирование, удобство использования и повышенная эффективность.Время одиночного сканирования: 8 с. Время сканирования в 360 градусов в режиме автосканирования: 2 мин.

В Трирском университете прикладных наук, в Рейнланд-Пфальце, Германия преподаватели и студенты организовали интересный проект по 3D оцифровке и дополненной реальности, связанный со статуей К. Маркса, стоящей в этом городе. Все участники создали маленькие макеты обновленной статуи, используя воображение и разнообразные материалы. Затем все макеты были отсканированы Einscan-SE, а 3D-модели из сканов использованы в AR-приложении, которое в реальном времени заменяла на экране смартфона реальную статую Маркса на выбранную модель. Подробнее об этом примере применения сканера Einscan-SE вы можете прочесть на .

Применение:

• Образование и обучение;
• Оцифровка реальных объектов;
• Сохранение культурного наследия;
• Создание объектов виртуальной и дополненной реальности;
• Реверс-инжиниринг и производство небольших деталей (особенно акутально, если детали не производятся или не продаются отдельно);
• Кастомизация и улучшение изделий.

Высокая детализация

В основе сканера технология сканирования белым светом, которая обеспечивает точность при воссоздании цифровой модели даже со сложной геометрией и высокой детализацией. При каждом сканировании создается файл с 3D-данными высочайшего качества.

Многофункциональность

Имеется два режима сканирования: фиксированное и автосканирование, собирать данные стало проще и быстрее. Широкий диапазон размеров сканируемых объектов. Сканирование в цвете и элементарное восстановление в модели физических характеристик объекта.

Совместим с 3D-принтером

Данные сканера автоматически формируются так, чтобы быть понятными для 3D-принтера без дополнительной обработки, поэтому отсканированную модель можно тут же распечатать на принтере. Поддерживается доступ к API практически всех брендовых 3D-принтеров.

Загрузка в облако в один клик

Есть возможность загрузить данные со сканера в онлайн-хранилище для совместного доступа и использования. Сканер поддерживает доступ к сторонним платформам обмена данными. Чтобы загрузить данные в сеть, достаточно одного клика.

Автоматизация всего и вся

Автоматическая калибровка и выравнивание сетки сканирования. Сканирование в один клик.

Безопасно при использовании

В конструкции используется не лазер, а видимый белый свет. Имеется защита глаз. Безопасно для детей.

Стильный дизайн

Качественно новый интегрированный и интеллектуальный дизайн, меньший размер, по сравнению с предыдущим поколением и изысканный цвет Черная жемчужина.

Отличия от Einscan-SP:

• Меньшая точность;
• Меньшая область сканирования;
• Меньшая скорость сканирования (одного снимка и полного прогона);
• Стол без меток, что не позволяет ориентировать сканер по ним (данная опция повышает точность и упрощает сканирование);
• Ниже требования к ПК, обрабатывающему сканы.

Примеры сканов:

Программное обеспечение:

Программное обеспечение для сшивания сканов и редактирования модели поставляется вместе со сканером. Свежие обновления можно бесплатно скачивать с сайта производителя. ПО позволяет выбрать перед сканированием режим сканирования и направляет пользователя по всему процессу оцифровки модели подсказками, также можно в любой момент работы вызвать руководство пользователя.

В процессе сканирования захваченные данные передаются сразу в программное обеспечение, поэтому скорректировать процесс сканирования можно в реальном времени. Модель после окончания сканирования сшивается автоматически. Все лишние данные легко удалить инструментами редактирования как на любом шаге сканирования, так и после сшивки модели.

ПО Einscan поддерживает самые популярные форматы 3D-моделей для CAD и 3D принтеров. Полноценно отсканированная модель на выходе не имеет прорех, ее поверхность цельная и сплошная, поэтому можно сразу отправлять ее на печать.

Программное обеспечение поддерживает редактирование готовой модели: очистка, заполнение отверстий, сглаживание, закрашивание цвета и бликов и т.д. Процесс можно приостановить или прервать в любой момент, сохранив на любом шагу. Также можно открыть сохраненный проект и продолжить сканирование.

ПО Einscan поддерживает несколько языков, в том числе русский. Созданнаю модель можно без особых усилий загрузить на Sketchfab. Полностью поддерживается Windows, в основном поддерживается MAC OS.

Видеообзор:

Процесс сканирования:
